TYS E Series Mechanical Seal

Operating Limits

Annular Seal Pressure: ≤0~1.2Mpa
Annular Seal Temperature: -20~80°C(-30~200°C)
Rotation speed:≤12m/sec
Used in clean water pumps and circulation pumps.
  • Static Ring (Ceramic/Silicon Carbide/Tungsten Carbide)
  • Moving ring (graphite/silicon carbide)
  • Auxiliary sealing (nitrile rubber/EPDM/fluorine rubber)
  • Transmission sleeve (stainless steel)
  • Spring (stainless steel)
  • Spring seat (stainless steel)

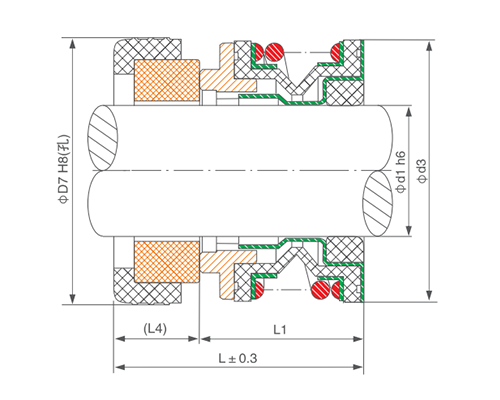

MODEL

d1

d3

D7

L

L1

L4

TYS E-3/8"

9.53

24

22.20

22.2

16.0

6.2

TYS E-1/2"

12.70

27

25.40

22.8

16.6

6.0

TYS E-5/8"

15.88

31

30.10

26.5

18.3

8.5

TYS E-5/8"H

15.88

31

31.75

30.1

19.8

10.3

TYS E-3/4"

19.05

34

34.95

28.6

18.3

9.5

TYS E-3/4"H

19.05

34

34.95

 30.1

19.8

10.3

TYS E-1"

25.40

43

 41.30

 31.7

20.7

11.0



Product description

Our factory has sound facilities and full functions,
which is very suitable for mass production.
